Doppel-Synchronschnitt für hohe
Extrusionsgeschwindigkeiten
S
o kann zum Beispiel die automatische
Rohrsäge Duet 125 in einer Stunde
etwa 2000 150 mm lange Rohrstücke
plus Muffe produzieren sowie mehr als
2300 Rohre/Stunde der Länge 500 mm
plus Muffe. Gleichzeitig wird dank der
CNC-Steuerung der Maschine stets die
notwendige Präzision bei der abge-
schnittenen Rohrlänge (Toleranz ± 1 mm)
garantiert. Dieses Steuerungssystem
sorgt für eine korrekte Synchronisation
der Schneideinheit zur Geschwindigkeit
des Rohrs und seine korrekte Ausrich-
tung zur gewünschten Schnittposition.
Die Maschinen werden zudem mit spe-
ziellen verschleißbeständigen Schneid-
werkzeugen ausgestattet, die eine äu-
ßerst hohe und dauerhafte Qualität beim
Schneiden und Anfasen garantieren.
Die Steuerung bietet zudem die Mög-
lichkeit eines „fliegenden Schnitts“ (Pa-
tent Sica EP129515), wodurch die Ver-
wendung des Nennhubs optimiert und
die realisierbare Schnittanzahl weiter er-
höht wird. Sie verfügt über eine intuitive
grafische Benutzeroberfläche mit Sym-
bolen und ein klassisches Produktions-
system für vordefinierte Schnittlängen-
folgen, welches auch ein neues Verwal-
tungssystem der Schnittlängenfolgen
vorsieht. Dies bedeutet, dass der Bedie-
ner nach Eingabe der Basisparameter
(Extrusionsgeschwindigkeit, Rohrdurch-
messer, Kapazität der Nachfolgemaschi-
nen) die gewünschten Produktionslose
bestimmen kann, die dann automatisch
vom System optimiert werden, um die
gesamte Maschinenleistung voll auszu-
nutzen. Die intelligente Planung der Pro-
duktionsfolgen stellt somit in Verbin-
dung mit den verfügbaren ‘Bibliotheken’
für die Speicherung der Prozessparame-
ter und Produktabmessungen den neu-
esten Stand der Technik in puncto Viel-
seitigkeit und Bedienerfreundlichkeit dar.
Angesichts der realisierbaren hohen
Schnittanzahl pro Zeiteinheit wurde die
Maschine mit einem leistungsstarken Zy-
klonabsaugsystem ausgestattet.
Das Angebot an automatischen Inline-
Das italienische Unternehmen
Sica hat eine innovative Schneid-
methode für Kunststoffrohre
patentiert, die sehr hohe Produk-
tionsleistungen erlaubt (Patent
EP2008749). Die Maschinen
eignen sich zum Schneiden und
Anfasen von Rohren aus PP, HDPE
und PVC-U und führen
simultane Doppelschneidzyklen
automatisch aus.
Double synchronized cutting
for high extrusion speeds
Sica has patented an innovative
method for cutting plastic pipes
that makes it possible to reach very
high production rates (patent
EP2008749). The machines are
designed to cut and chamfer PP,
HDPE and PVC-UP pipes, perform-
ing simultaneous double cutting
cycles automatically.

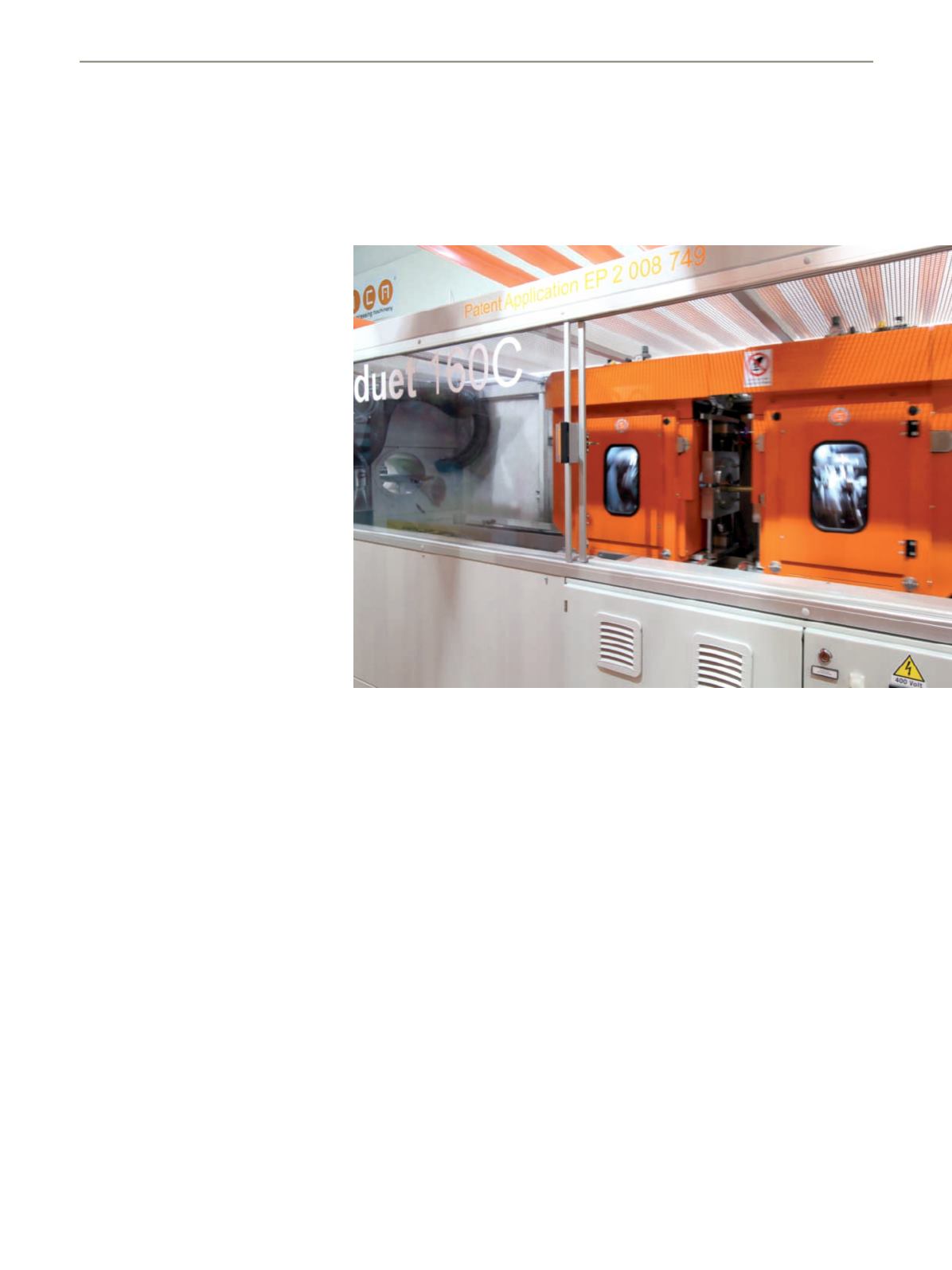

Duet 160C
Planetensägen der Serie Duet (erhältlich
in den Versionen Duet 125, Duet 160
und Duet 200) sieht neben dem Stan-
dardmodell für PVC auch die Versionen
Duet/K (spanloses Schneiden mit Messer
für HDPE und PPR) und Duet/C (Schnei-
den mit Fräser und Messer ohne Erzeu-
gung von Spänen im Rohrinnern) vor.
Letztere eignet sich besonders für PP-Li-
nien, die auch für die Realisierung von
Doppelverbindungen ausgerüstet sind.
Die Maschinen basieren durchgehend
auf einer elektropneumatischen Archi-
tektur, wodurch Probleme durch die Ver-
wendung von Hydraulikzylindern und
Hydraulikaggregaten umgangen wer-
den. Und sie sind so konfiguriert, dass
der Gesamtenergieverbrauch optimiert
wird.
Mit dieser Rohrsägen-Baureihe erfüllt
Sica die Anforderung an das Schneiden
von Rohren bei hohen Extrusionsge-
schwindigkeiten, mit gleichzeitig gerin-
gem Energieverbrauch und einfacher Be-
dienung und Steuerung.
