чику полный комплект цилиндров
с улучшенным охлаждением. Уста-
ревшая система горизонтальных
каналов охлаждения будет замене-
на на более эффективное радиальное
(см. рис. 2) охлаждение с большим
количеством каналов, расположен-
ных на меньшем расстоянии от вось-
мерки, чем старые горизонтальные.
Повышенная охлаждающая способ-
ность системыповысит стабильность
процесса и производительность.
По желанию заказчика Extruder
Experts переоснащает старые экс-
трудеры цилиндрами с овальной
вставкой вместо круглой, увеличи-
вая при этом количество каналов
(рис. 3). Производительность систе-
мы повышается с увеличением об-
щей площади каналов охлаждения.
Кроме того, при овальной вставке все каналы равноуда-
лены от восьмерки, что также повышает эффективность
охлаждения.
Накипь толщиной в 1 мкм на стенках каналов охлажде-
ния снижает производительность охлаждения на 10%,
что в свою очередь резко понижает производительность
компаундной и МБ-экструзии.
В традиционной конструкции цилиндра двухшнекового
однонаправленного экструдера процедура очистки кана-
лов – длительная процедура, занимающая рабочее время
и часто не приводящая к успеху. В результате необходима
замена цилиндра.
Extruder Experts разработал конструкцию цилиндра
Cool and Clean (рис. 4) с прямыми сквозными каналами
охлаждения, в которой снятие накипи – тривиальная за-
дача. Причем стоимость такого цилиндра не превышает
стоимости традиционной конструкции.
Эвольвентное шлицевое соединение является сегодня
нормой, однако и по сей день в работе большое количество
экструдеров со шпоночным соединением илишестигран-
ным валом. Основным недостатком шестигранного вала
является вынужденная разнотолщинность стенок шне-
кового элемента, часто приводящая к разрыву.
В таких случаях Extruder Experts предлагает
переоснащение на эвольвентный вал, полно-
стью адаптированный к имеющейся машине,
и поставку соответствующих элементов.
Компания зарекомендовала себя не только в
качестве поставщика изношенных деталей,
но и как надежный и компетентный партнер
в задачах проектирования новых геометрий,
переоснащения и модернизации метериаль-
ного цилиндра двухшнекового однонаправ-
ленного экструдера. На сегодняшний день
Extruder Experts – единственный произво-
дитель на российском рынке, предоставляющий долго-
срочную рассрочку платежей при регулярных постав-
ках или одноразовых заказах объемом свыше 50 тысяч
евро. В рамках консигнационного соглашения компания
складирует оговоренный с заказчиком ассортимент ком-
плектующих, сводя тем самым срок поставки до времени,
необходимого для транспортировки.
Автор: Игорь Лившиц,
Extruder Experts GmbH & Co. KG

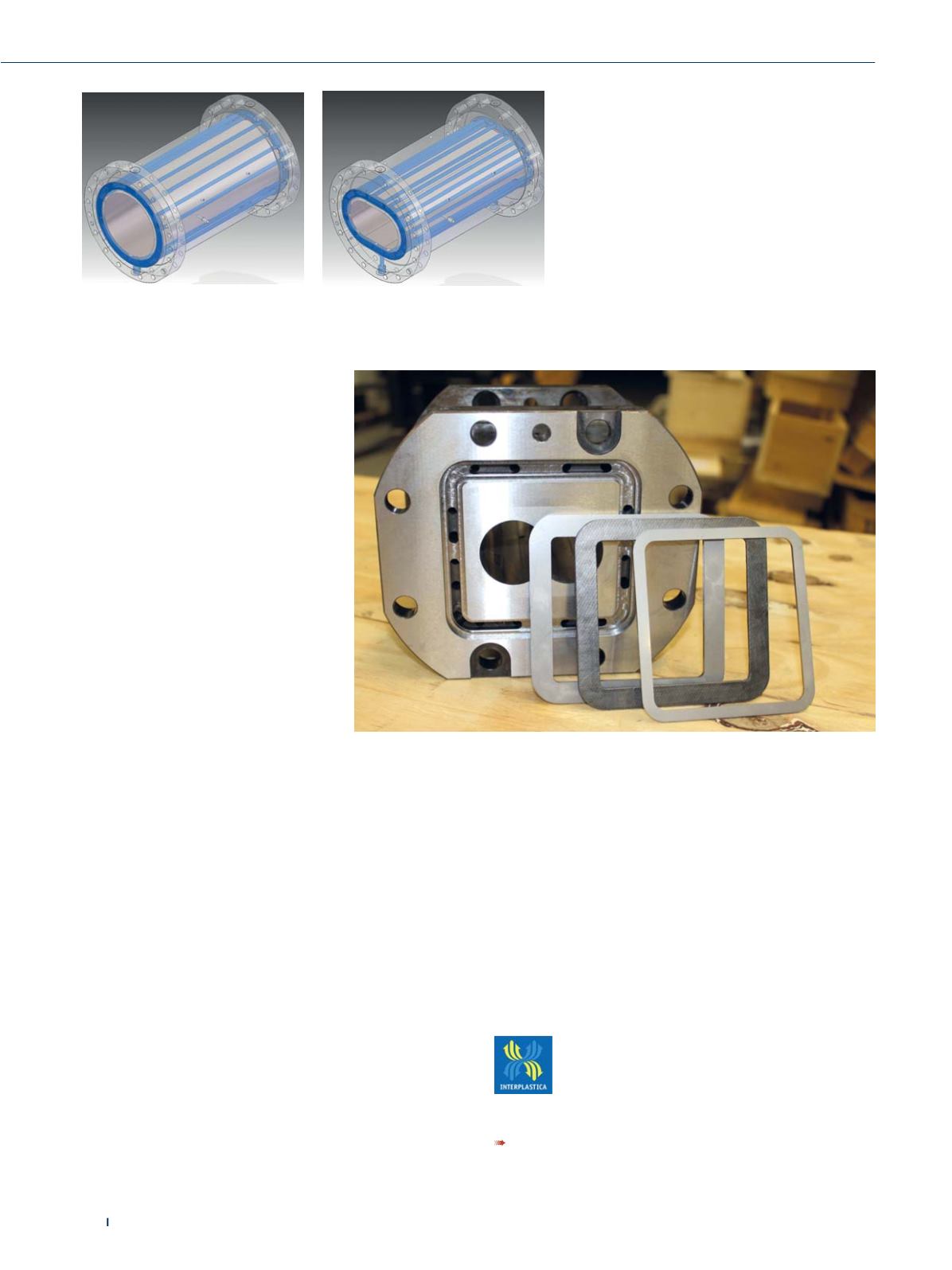

Рис. 3. Переоснащение с круглой
вставки на овальную
Рис. 4. Цилиндр Cool and Clean
с системой заглушек
