EQUIPMENT FOR EXTRUSION

Wartbachstr. 9

D-66999 Hinterweidenthal/Germany

Tel. +49/63 96/92 15-0

Fax +49/63 96/92 15-25

stein@stein-maschinenbau.de www.stein-maschinenbau.de

S

TEIN Maschinenbau

GmbH&Co. KG

„STEIN BLUE-LINE – for a sustainable future“

steht für nachhaltige und energieeffiziente Ausrüstungen.

Nahezu 100%ige Inlandsproduktion und hohe Fertigungstiefe

garantieren höchste Ansprüche.

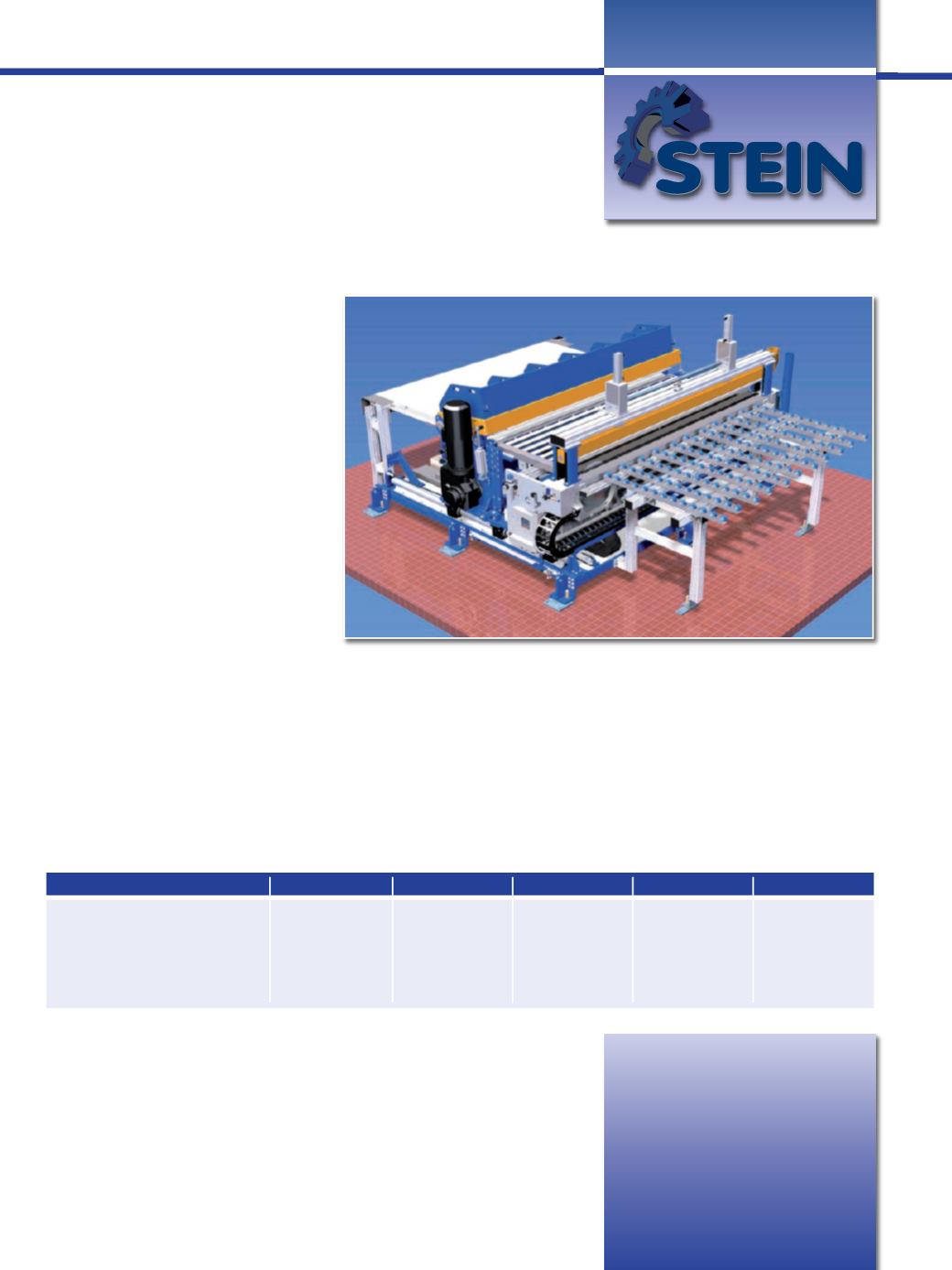

Quertrennkombination QTK

Vorzüge der STEIN Quertrennkombination

Die STEIN Quertrennkombination vereinigt die

Eigenschaften der STEIN Quertrennsäge und der

STEIN Quertrennschere in einer Maschine.

Prinzipiell kann eine Quertrennsäge alle

Materialien in allen Stärken bearbeiten.

Dies ist lediglich Abhängig von der Konstruktion

der Maschine und der Verwendung eines

geeigneten Sägeblatts.

Eine Quertrennsäge hat aber zwei Nachteile,

die sich nicht verleugnen lassen: Beim Schnitt

entstehen Späne, die vom Schnitt abgesaugt und

entsorgt/recycelt werden müssen.

Dabei können Verbundwerkstoffe nur schwer

und mit großem Aufwand getrennt werden.

Auch ist es bei einer Quertrennsäge durch das

Funktionsprinzip gegeben, dass entsprechend

dem benötigten Querverfahrwegs und des

Schnittvorschubs in Relation zur Extrusionsgeschwindigkeit Grenzen bei den Schnittlängen ergeben. Oft werden hier Abstriche in der Schnitt-

qualität gemacht, damit ein Schnitt überhaupt realisiert werden kann.

Bei der Quertrennschere gibt es Grenzen in der Schnittstärke und der Schnittqualität bei größeren Schnittstärken. Wobei sich hier die Vorteile

der spanlosen Trennung und der sehr großen Schnittgeschwindigkeit mit den resultierenden kurzen Schnittintervallen hervorheben.

Bei einer Quertrennkombination werden beide Maschinenelemente (Säge und Schere) vereint, somit die Nachteile der Einzelmaschinen

ausgeglichen und die Vorteile beider Systeme nutzbar.

Bei der Produktion von Kunststoffplatten in sehr unterschiedlichen Materialstärken auf einer Extrusionsanlage kann die Verwendung einer

Quertrennkombination die notwendige Konsequenz sein.

Technische Daten:

QTK-1250

QTK-1600

QTK-2000

QTK-2500

QTK-3000

Schnittbreite

1300 mm

1600 mm

2000 mm

2500 mm

3000 mm

Durchgangsbreite (horiz/ vert)

1390/70

1690/70

2090/70

2590/70

3090/70

Max. Sägeblattaustrittshöhe

58 mm

Max. Extrusionsgeschwindigkeit

12 m/min

Max. Sägeblattdurchmesser

420 mm
