ЭКСТРУЗИОННО-ВЫДУВНОЕ ФОРМОВАНИЕ
ЭКСТРУЗИЯ
3/2016
компактна, поэтому при монтаже на
машину формования раздувом он не
занимает много места. Охладитель
сжатого воздуха может работать со
сжатым воздухом любого качества
в диапазоне давления от 6 до 10 бар.
Дополнительно на установке формо-
вания с раздувом необходимо обеспе-
чить подачу фильтрованной холодной
воды с максимальной температурой
15°C, которая требуется для охлаж-
дения. Охладители сжатого воздуха,
которые предлагаются в трех типо-
размерах с расходом сжатого воздуха
до 600 ст. м
3
/ч, позволяют повысить
производительность на 10-35%.
Повышение производительности на 15-50%
Для температуры процесса до -35°C фирма FarragTech
разработала охладитель воздуха раздува BAC (Blow Air
Chiller), который предлагается в пяти типоразмерах. По
сравнению с традиционным процессом охлаждения набе-
гающим потоком воздуха охлаждение с использованием
охладителя воздуха раздува, который является частью си-
стемы охлаждения изделия изнутри, позволяет повысить
производительность на 15-50%. В некоторых процессах
удалось повысить производительность на 100%. Для это-
го сжатый воздух высушивается до точки росы при тем-
пературе ниже -40°C и затем охлаждается во встроенном
испарителе. Данный процесс требует хорошего качества
сжатого воздуха с давлением точки росы 5°C при 7 бар и
остаточным содержанием масла не более 0,1 г/м
3
. Это соот-
ветствует стандартному качеству сжатого воздуха, которое
уже достигнуто на многих предприятиях. Фильтрованная
холодная вода для охлаждения должна иметь температуру
не более 15°C.Чтобы сохранить максимально низкую тем-
пературу воздуха на пути от охладителя воздуха раздува
до оснастки для раздува, используются воздуховоды хо-
лодного воздуха с пенопластовой изоляцией. Управление
охладителями воздуха раздува и визуализация технологи-
ческих данных осуществляются с помощью терминала FIT
(Farrag Intelligent Terminal). Как правило, охладитель воз-
духа раздува устанавливается на полу, однако если машина
формования раздувом имеет большие размеры, он может
устанавливаться и на платформе экструдера.
Индивидуально подобранные клапанные блоки и
специально разработанные раздувные дорны
Охладители сжатого воздуха и воздуха раздува
поставляются с клапанными блоками и специ-
ально разработанными раздувными дорнами или
иглами соответственно. Раздувные дорны и иглы
для определенных изделий должны быть скон-
струированы таким образом, чтобы воздух хорошо
перемешивался и направленно подавался в зоны
с толстыми стенками и недостаточным охлажде-
нием. Кроме того, изделие должно формоваться
при максимальном давлении, определенном для
технологического процесса, при этом необходи-
мо обеспечить обмен воздуха внутри изделия. В
фазе охлаждения важно поддерживать достаточно
высокое давление для того, чтобы гарантировать
хороший контакт между изделием и формой. По-
этому в системах IACS используются специально
составленные клапанные блоки с изолированны-
ми клапанами с пневматическим управлением,
рассчитанными на работу с холодным воздухом
при температуре до-40°C.
Внешняя форма раздувных дорнов и игл не меня-
ется, поэтому они всегда соответствуют изделию

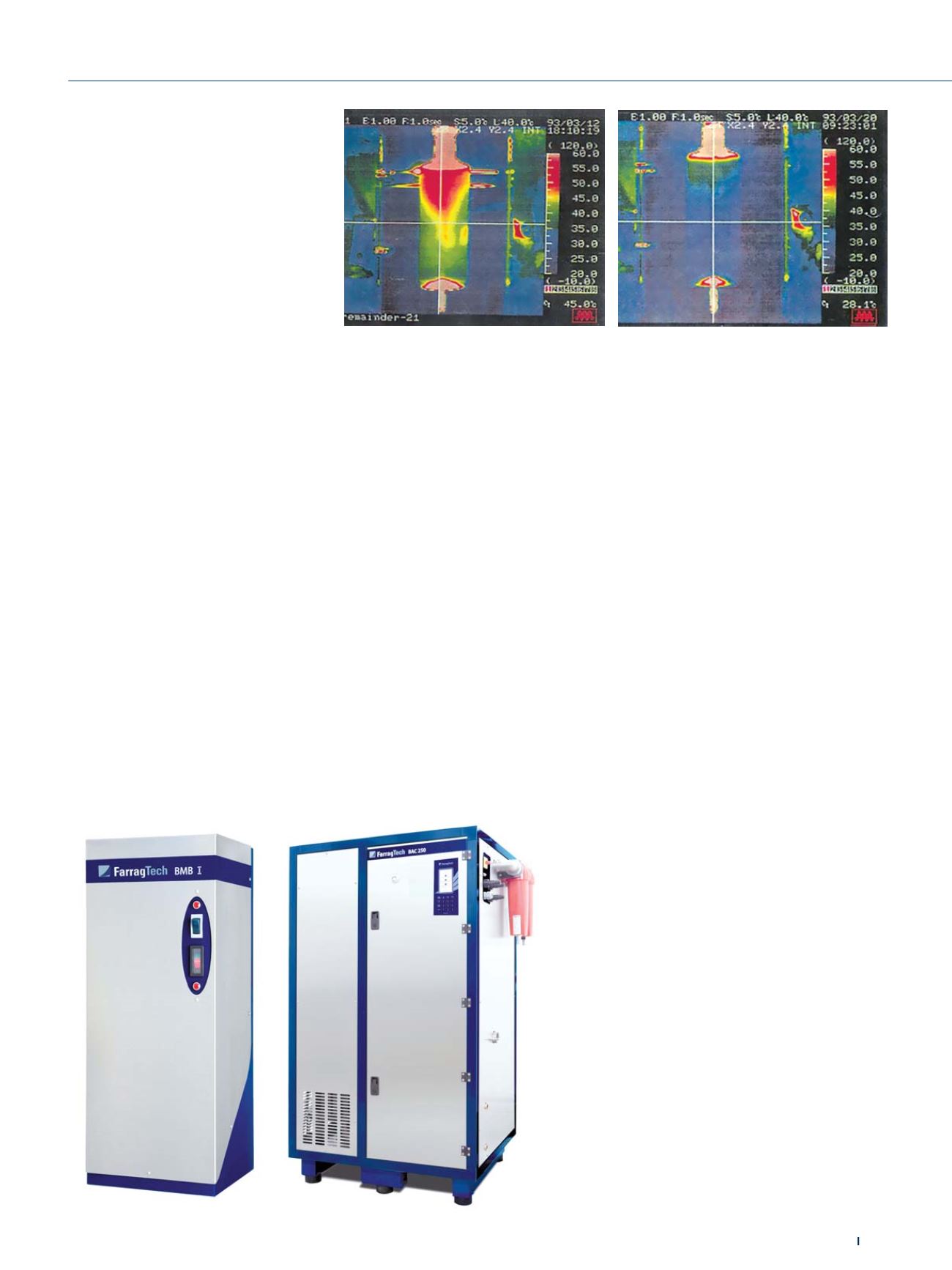

Справа – с системой IACS, слева – без ее использования: эксперименты с системой
внутреннего воздушного охлаждения в процессе формования раздувом показали,
что при ее эффективном использовании температура распределяется
по стенке контейнера более равномерно, при этом температура всего изделия ниже
Холодный воздух для системы внутреннего воздушного охлаждения
получают в охладителе. Охладители сжатого воздуха с температурой
воздуха от 1 до 5°C и охладители воздуха раздува с температурой
технологического воздуха до -35°C поставляются с индивидуально
подобранными клапанными блоками и специально разработанными
раздувными дорнами или раздувными иглами
